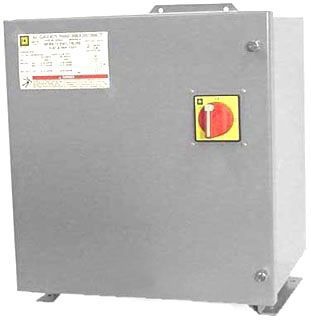

SQD 9070SK3000A2D1F11

Transformer, control disconnect, 3kVA, 1 phase, 240x480V primary, 120V secondary, 115C rise

Page Loading...
SQUARE-D/SCHNEIDER
Transformer, control disconnect, 3kVA, 1 phase, 240x480V primary, 120V secondary, 115C rise

Mouse over image to zoom, click to enlarge

Description:
Transformer, control disconnect, 3kVA, 1 phase, 240x480V primary, 120V secondary, 115C rise

UPC:  78590176395

Part Number: 9070SK3000A2D1F11

UNSPSC: 39122233

Status:  UNKNOWN

Call for price



Specifications

Manufacturer Name SQUARE-D/SCHNEIDER
MfgPartNo 9070SK3000A2D1F11
Additional Information WINDING MATERIAL COPPER; TERMINAL TYPE SCREW CLAMP; INCLUDES 1 1/2 INCH X 13/32 INCH SECONDARY FUSE BLOCK
Application Power supply;PANEL LIGHTING, PORTABLE POWER TOOL, PROGRAMMABLE CONTROLLER EQUIPMENT
Approval UL, CSA
Base Price 0.0000
Brand Name Square D
Catalog Number 9070SK3000A2D1F11
Certifications UL Listed File E61239
Commerce Sector Construction Materials
Commodity Code 41520
Commodity Description Disconnect Motor Switches & Accessories
Connection Screw clamp terminal
CountryOfOrigin UKN
DDCATEGORY 2123
Depth 25.56 in
Design Standard
Directory CIS
Electrical Connection Screw clamp terminal
Enclosure Dust and damp proof enclosure indoor;NEMA 12
Enclosure Type Dust and damp proof enclosure indoor
Families 2123
Family Description Disconnect Motor Switches & Accessories
Frequency Rating 50/60 HZ
Height 13.49 in
Image Location * Image
Industry ELX
InvoiceDescription Transformer Control Disconnect 3kVA;TRANSFORMER
Item Number 76395
Long Description TRANSFORMER DISCONNECT, 16.5 INCH W X 25.56 INCH D X 13.49 INCH H SIZE; 240 V MIN. PRIMARY VOLTAGE; 480 V MAX. PRIMARY VOLTAGE; 120 V MIN. SECONDARY VOLTAGE; 50/60 HZ FREQUENCY RATING; UL, CSA APPROVAL
MSDS Form Number *
Material Copper winding
Maximum Primary Voltage 480 V
Minimum Primary Voltage 240 V
Minimum Secondary Voltage 120 V
Model 9070
Mounting Surface;Panel;PANEL/SURFACE
Mounting Support Panel
Network Number Of Phases 1 phase
Noun *
Phase 1 phase
Power Rating 3000 VA
Primary Voltage 240 x 480 V
Product Description Transformer, control disconnect, 3kVA, 1 phase, 240x480V primary, 120V secondary, 115C rise
Product Keywords WEBREADY
Product Name Disconnect switch
ProductLine SQD
Provided Equipment Vario V3 switch-disconnector
Rated Power In Va 3000 VA
Rated Power In Va Metric 3000.0 V.A
Rated Voltage 120 V auxiliary power supply;120 V isolated
Secondary Voltage 120 V
Secondary Voltage Metric 120 V
Size 13.49 in;16.5 INCH W X 25.56 INCH D X 13.49 INCH H
Sub Brand SK
Switch Current Rating 45 AMPERE
Switch Voltage Rating 600 V
Temperature Rise 115 C
Temperature Rise Metric 115 C
UNSPSC 39122233
UPC 78590176395
Vendor Name SQUARE D/TELEMECANIQUE
Vendor Number 785901
Vendor Short Name SQD
Width 16.5 in
